Bevor beim Selektiven Laserschmelzen (SLM) der erste Laser-Scan über das Pulverbett läuft, sind bei NextCast Engineering bereits Stunden vergangen. Stunden, in denen kein Gramm Metall geschmolzen wurde – und die trotzdem über Bauteilqualität, Maßhaltigkeit und Endkosten entscheiden. Dieser Artikel erklärt, was im Preprocessing steckt und warum es kein optionaler Schritt ist.
Was ist Preprocessing im SLM-Druck?

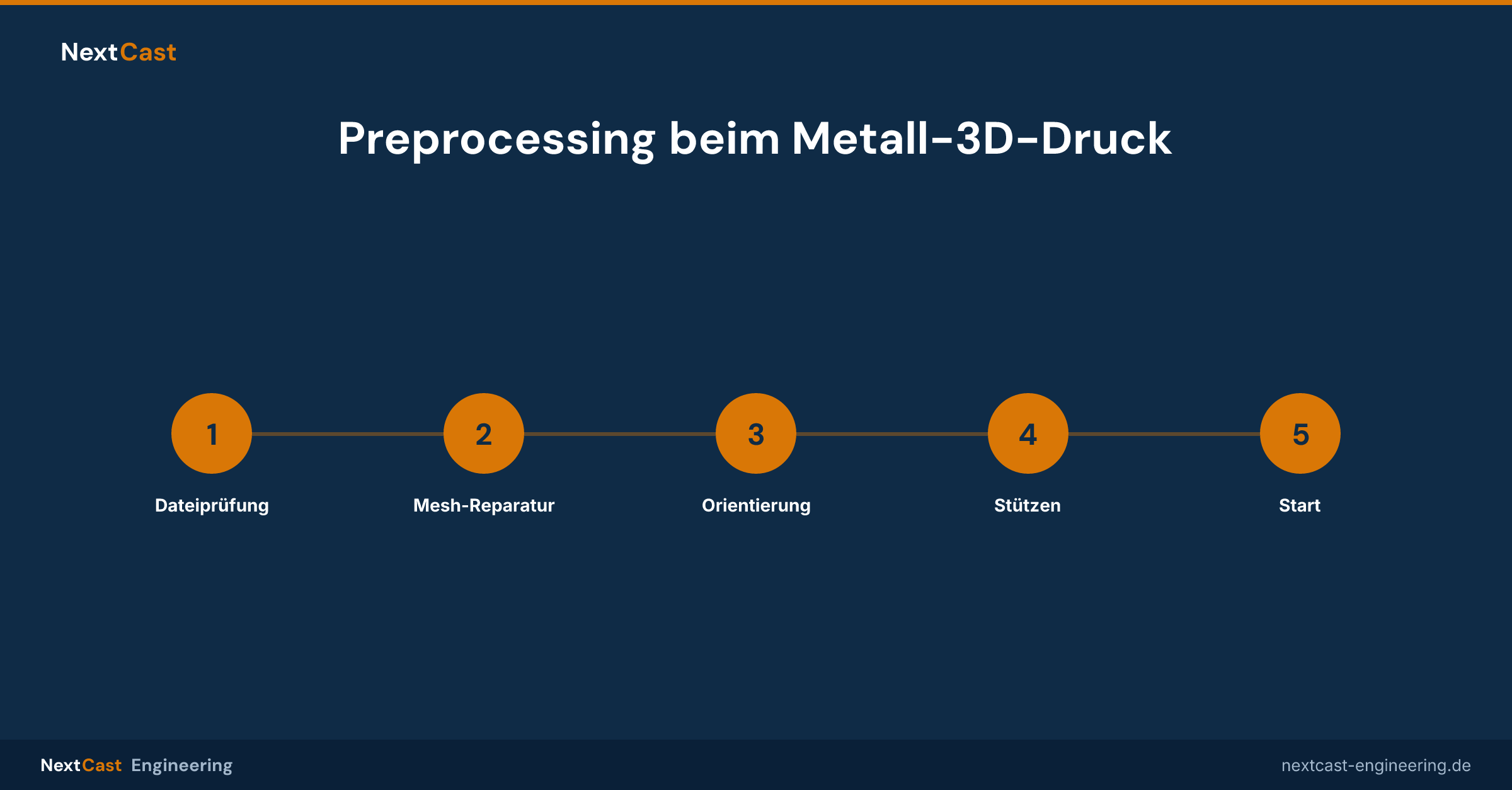

Preprocessing bezeichnet alle Vorbereitungsschritte zwischen dem Eingang einer Kundendatei (STL, STEP oder CAD) und dem tatsächlichen Druckstart. In der Praxis umfasst das:
- Geometrieprüfung und Dateiaufbereitung: Fehler im Mesh erkennen und beheben
- Bauteilorientierung: Ausrichtung des Teils im Bauraum festlegen
- Supportplanung: Stützstrukturen definieren, die Überhänge sichern und Wärme ableiten
- Parameterwahl: Laserleistung, Scangeschwindigkeit, Schichtdicke und Belichtungsstrategie
- Nestling / Bauraumplanung: Mehrere Teile in einem Druckjob effizient anordnen
Jeder dieser Schritte hat direkte Auswirkungen auf das Ergebnis. Es gibt keine universelle Einstellung, die für jedes Bauteil und jedes Material funktioniert.
Schritt 1: Geometrieanalyse und STL-Aufbereitung
Der erste Schritt bei NextCast Engineering ist die Analyse der eingehenden Datei. STL-Dateien können Fehler enthalten, die im CAD-Programm unsichtbar bleiben – doppelte Flächen, invertierte Normalen, nicht-manifold-Kanten oder Löcher im Mesh. Diese Fehler führen in der Slicing-Software zu fehlerhaften Schichtdaten und damit zu Druckfehlern.
Was dabei konkret geprüft wird
Mit spezialisierten Tools (u. a. Magics von Materialise) prüfen wir:
- Wandstärken: Sind alle Features mit den gewählten Prozessparametern überhaupt druckbar? Mindestwandstärke bei SLM liegt materialabhängig bei 0,3–0,5 mm.
- Toleranzangaben: Passflächen, Bohrungen und Gewinde werden separat behandelt, da SLM-Bauteile nach dem Druck gezielt nachbearbeitet werden müssen.
- Kritische Features: Hinterschnitte, dünne Rippen, tiefe Kanäle – alles, was die Supportplanung oder Entpulverung erschwert.
Erst wenn die Datei fehlerfrei ist, geht es weiter.
Schritt 2: Bauteilorientierung – die unterschätzte Entscheidung
Die Ausrichtung eines Bauteils im SLM-Bauraum ist eine der folgenreichsten Entscheidungen im Preprocessing. Sie beeinflusst gleichzeitig:
| Kriterium | Auswirkung der Orientierung |
|---|---|
| Mechanische Eigenschaften | SLM-Bauteile haben richtungsabhängige Festigkeiten (Anisotropie) – die Hauptlastrichtung sollte mit der optimalen Druckrichtung übereinstimmen |
| Supportvolumen | Schlechte Orientierung erhöht das Supportvolumen um 30–50 %, was direkte Kostenwirkung hat |
| Oberflächenqualität | Stufeneffekte ("Staircase-Effekt") sind bei flachen Winkeln zur Druckebene stärker ausgeprägt |
| Bauhöhe / Druckzeit | Höhere Orientierung = mehr Schichten = längere Druckzeit |
| Entpulverung | Geschlossene Hohlräume und tiefe Bohrungen müssen zugänglich sein |
Ein Beispiel aus der Praxis: Ein Verbindungsflansch aus IN718 (Inconel 718), der für eine Hochtemperaturanwendung gefertigt wird, erhält in axialer Ausrichtung eine deutlich bessere Zugfestigkeit in der Hauptbelastungsrichtung als in radialer – bei gleichzeitig reduziertem Supportaufwand an den Flanschflächen. Die falsche Orientierung hätte hier sowohl die Bauteilqualität als auch die Kosten negativ beeinflusst.
Schritt 3: Supportplanung – notwendig und berechenbar
Supportstrukturen sind beim SLM-Druck technisch notwendig für:
- Überhänge ab ~45° zur Bauplatte
- Wärmeableitung: Supports leiten Prozesswärme in die Bauplatte ab und verhindern lokale Überhitzung, Verzug und Porosität
- Fixierung des Bauteils auf der Bauplatte während des Drucks
Gut geplante Supports sind so platziert, dass sie ihre Funktion erfüllen – und gleichzeitig möglichst einfach entfernt werden können, ohne die Bauteiloberfläche zu beschädigen. Schlecht geplante Supports hinterlassen Abrissstellen, erfordern aufwändige Nacharbeit oder reißen während des Drucks ab, was den gesamten Job gefährdet.
Materialspezifische Unterschiede bei der Supportplanung
| Material | Besonderheit bei Supports |
|---|---|
| 316L Edelstahl | Gute Duktilität, Supports lassen sich gut manuell entfernen |
| Ti6Al4V Titan | Hohe Eigenspannungen, Supports müssen Verzug aktiv gegensteuern – engere Anbindung nötig |
| AlSi10Mg Aluminium | Geringere Dichte, weniger Eigenspannung – aber schlechte Wärmeleitfähigkeit erhöht Schmelzbadinstabilität |
| IN718 Inconel | Sehr hohe Eigenspannungen, aufwändige Supportplanung, oft Wärmebehandlung direkt auf der Bauplatte |
| MS1 Maraging Steel | Gute Maßhaltigkeit, moderate Eigenspannungen, Supports gut planbar |
Schritt 4: Parameterwahl und Belichtungsstrategie
SLM ist kein Plug-and-Play-Verfahren. Laserleistung, Scangeschwindigkeit, Hatch-Abstand und Schichtdicke interagieren komplex miteinander. Zu hohe Energiedichte erzeugt keyhole-Porosität; zu geringe Energiedichte führt zu lack-of-fusion-Fehlern. Beide reduzieren die mechanischen Eigenschaften.
Bei NextCast Engineering werden für jedes Material validierte Parametersätze verwendet, die auf Basis von Dichtemessungen und Zugversuchen qualifiziert sind. Für Sondermaterialien oder ungewöhnliche Geometrien werden Probekörper gedruckt und ausgewertet, bevor das eigentliche Bauteil in Produktion geht.
Die Belichtungsstrategie – also das Muster, in dem der Laser die Schicht abfährt – wird ebenfalls geometriespezifisch gewählt. Für dünnwandige Strukturen gelten andere Strategien als für massige Vollkörper.
Warum das für Ihre Kosten relevant ist
Preprocessing ist kein versteckter Kostentreiber – es ist der entscheidende Hebel, um Kosten zu kontrollieren. Ein durchdachtes Preprocessing reduziert:
- Ausschussquote: Weniger Fehldrucke bedeuten weniger Materialverbrauch und Maschinenzeit
- Supportvolumen: Weniger Support = weniger Pulververbrauch und weniger Nacharbeit
- Nachbearbeitungsaufwand: Gut platzierte Supports hinterlassen sauberere Oberflächen
- Iterationsschleifen: Probleme, die im Preprocessing erkannt werden, kosten keine Druckzeit
Genau deshalb beinhaltet jedes Angebot von NextCast Engineering eine technische Prüfung der Bauteilgeometrie – nicht als Service-Extra, sondern weil es Teil einer seriösen Fertigung ist.
Fazit: Qualität entsteht vor dem Druck
Die Qualität eines SLM-Bauteils wird nicht allein durch den Druck selbst bestimmt. Bauteilorientierung, Supportplanung und Parameterwahl sind die technischen Hebel, die über Maßhaltigkeit, Festigkeit und Kosten entscheiden – und die in einem professionellen Preprocessing-Prozess systematisch bearbeitet werden.
Wenn Sie ein Bauteil für den Metall-3D-Druck vorbereiten möchten oder wissen wollen, ob Ihre Geometrie SLM-tauglich ist: Laden Sie Ihre Datei direkt unter nextcast-engineering.de/dashboard/upload hoch oder kontaktieren Sie uns unter nextcast-engineering.de/kontakt. Die technische Vorprüfung ist kostenlos.
